前言

字数
3551 字
阅读时间
17 分钟

准备

这里使用qemu进行调试,如果有硬件jtag调试那更好。

shell
# 拉取uboot源码
git clone https://source.denx.de/u-boot/u-boot.git


# 安装交叉编译器
sudo apt install gcc-aarch64-linux-gnu

# 设置调试信息
vim qemu_arm64_defconfig
# 加入
CONFIG_CC_OPTIMIZE_FOR_DEBUG=y

# 编译
make ARCH=arm CROSS_COMPILE=aarch64-linux-gnu- qemu_arm64_defconfig
make ARCH=arm CROSS_COMPILE=aarch64-linux-gnu- -j$(nproc)

更加详细的调试预计编译请参考uboot-使用

这里不使用沙箱(sandbox),而是使用qemu

第一段重定向分析

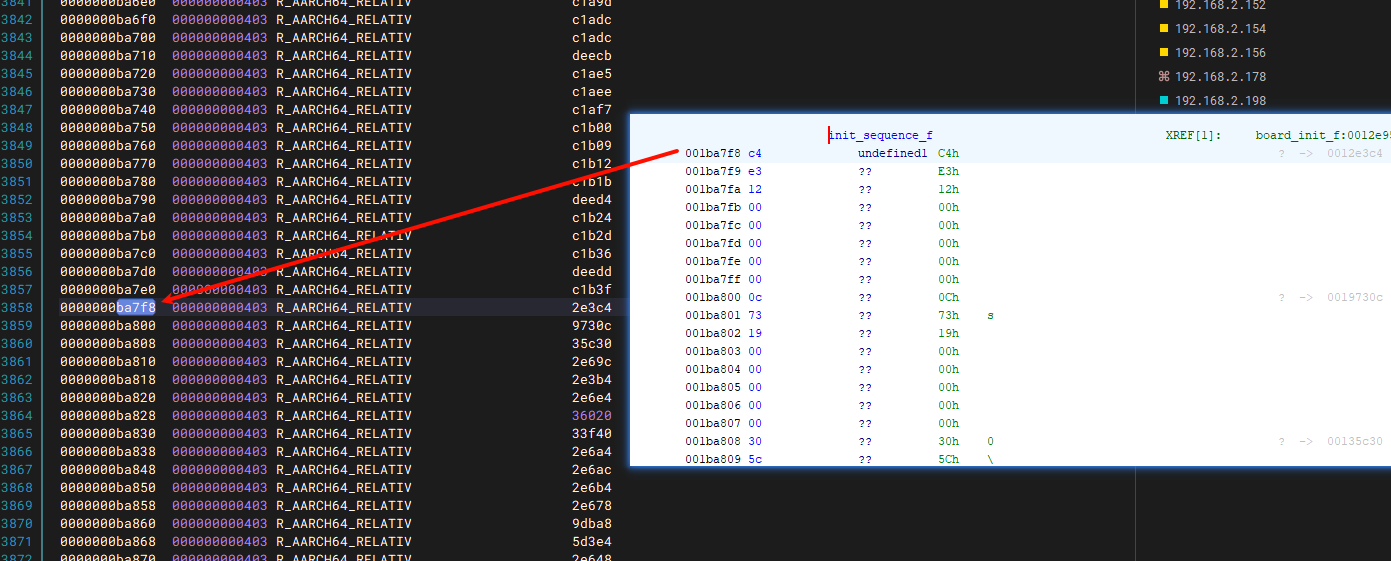

由于uboot并不会引入外部函数,所有重定向主要集中在:

  • 函数列表,如:init_sequence_f
  • 命令表中的help
  • ....

注意:地址相差0x100000因为ghidra分析时对地址进行了偏移。

分析

现在我们先进行初步分析:

  • 观察读取重定向段的过程
  • 针对init_sequence_f符号的重定向详细过程

如果直接调试,_start的地址与_TEXT_BASE都是0x00,这里可以设置_TEXT_BASE,也可以不设置。我们通过一些办法来修改_start:

shell
# 服务端
qemu-system-aarch64 -machine virt -nographic -cpu cortex-a57 -device loader,file=u-boot.bin,addr=0x100000,cpu-num=0 -gdb tcp::3333 -S

# 客户端
gdb-multiarch u-boot
(gdb) target extended-remote :3333

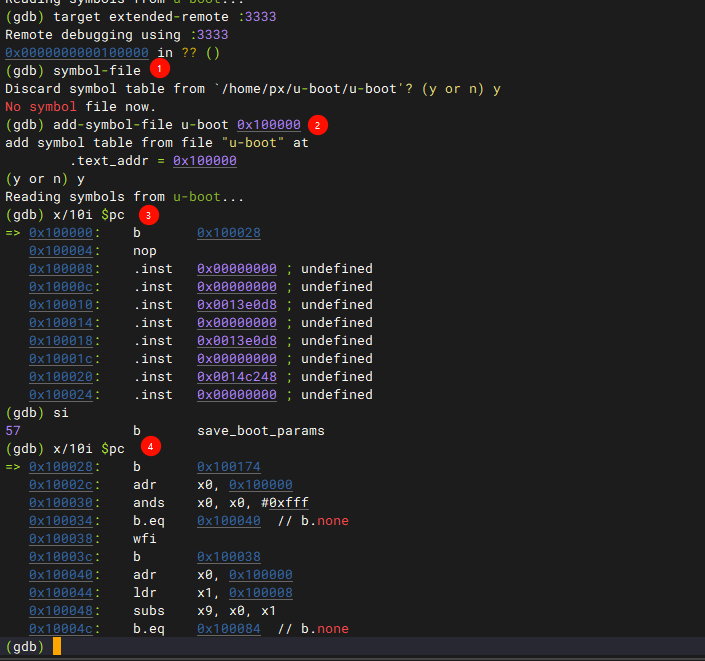

这里会无法是被符号,我们重新修改符号位置:

shell
(gdb):
symbol-file
add-symbol-file u-boot 0x100000

这样,便可以让_start设置为0x100000

观察读取重定向段的过程

汇编分析

这部分会仔细跟踪第一次重定的过程,代码主要以arm64架构为主,代码位置为u-boot/arch/arm/cpu/armv8/start.S:

assembly
#if CONFIG_POSITION_INDEPENDENT && !defined(CONFIG_XPL_BUILD)
	/* Verify that we're 4K aligned.  */
	adr	x0, _start
	ands	x0, x0, #0xfff
	b.eq	1f
0:
	/*
	 * FATAL, can't continue.
	 * U-Boot needs to be loaded at a 4K aligned address.
	 *
	 * We use ADRP and ADD to load some symbol addresses during startup.
	 * The ADD uses an absolute (non pc-relative) lo12 relocation
	 * thus requiring 4K alignment.
	 */
	wfi
	b	0b
1:

	/*
	 * Fix .rela.dyn relocations. This allows U-Boot to be loaded to and
	 * executed at a different address than it was linked at.
	 */
pie_fixup:
	adr	x0, _start		/* x0 <- Runtime value of _start */
	ldr	x1, _TEXT_BASE		/* x1 <- Linked value of _start */
	subs	x9, x0, x1		/* x9 <- Run-vs-link offset */
	beq	pie_fixup_done
	adrp    x2, __rel_dyn_start     /* x2 <- Runtime &__rel_dyn_start */
	add     x2, x2, #:lo12:__rel_dyn_start
	adrp    x3, __rel_dyn_end       /* x3 <- Runtime &__rel_dyn_end */
	add     x3, x3, #:lo12:__rel_dyn_end
pie_fix_loop:
	ldp	x0, x1, [x2], #16	/* (x0, x1) <- (Link location, fixup) */
	ldr	x4, [x2], #8		/* x4 <- addend */
	cmp	w1, #1027		/* relative fixup? */
	bne	pie_skip_reloc
	/* relative fix: store addend plus offset at dest location */
	add	x0, x0, x9
	add	x4, x4, x9
	str	x4, [x0]
pie_skip_reloc:
	cmp	x2, x3
	b.lo	pie_fix_loop
pie_fixup_done:
#endif
assembly
pie_fixup:
    adr	x0, _start
  • _start当前运行时位置的地址,即“实际被加载到的地址”。
  • 存入 x0

assembly
    ldr	x1, _TEXT_BASE
  • _TEXT_BASE 是链接地址时 _start 的地址。
  • 把链接时的 _start 地址存入 x1

📌 如果链接地址是 0x8FF00000,那么 _TEXT_BASE = 0x8FF00000


assembly
    subs	x9, x0, x1
  • 计算运行地址和链接地址之间的偏移量(delta):

    assembly
    x9 = x0 - x1 = runtime - linked

assembly
    beq	pie_fixup_done
  • 如果 x9 == 0,表示运行地址 == 链接地址,不需要重定位,直接跳过。

assembly
    adrp    x2, __rel_dyn_start
    add     x2, x2, #:lo12:__rel_dyn_start
  • 计算运行时 .rela.dyn 表的起始地址 x2
  • adrp + add 是 ARM64 的标准方式来访问大地址常量。

assembly
    adrp    x3, __rel_dyn_end
    add     x3, x3, #:lo12:__rel_dyn_end
  • 计算 .rela.dyn 表的结束地址 x3

assembly
pie_fix_loop:
    ldp	x0, x1, [x2], #16
  • x2 位置读出两个 8 字节的值(16 字节):
    • x0 ← 重定位目标地址(link-time 地址)
    • x1 ← 重定位类型(如 R_AARCH64_RELATIVE1027
  • x2 += 16

assembly
    ldr	x4, [x2], #8
  • 读取 addend(附加值),存在 x4
  • x2 += 8

assembly
    cmp	w1, #1027
    bne	pie_skip_reloc
  • 检查 relocation 类型是否是 R_AARCH64_RELATIVE(值为 1027)。
  • 如果不是这个类型,就跳过此次重定位。

assembly
    add	x0, x0, x9
    add	x4, x4, x9
    str	x4, [x0]
  • x0 += x9:将重定位目标地址补偿偏移;
  • x4 += x9:将 addend 补偿偏移;
  • 把修正后的值写回新的地址。

assembly
pie_skip_reloc:
    cmp	x2, x3
    blo	pie_fix_loop
  • 如果还没有到 .rela.dyn 结尾,继续循环。

assembly
pie_fixup_done:
    ret
  • 修复完成,返回。

执行过程详细

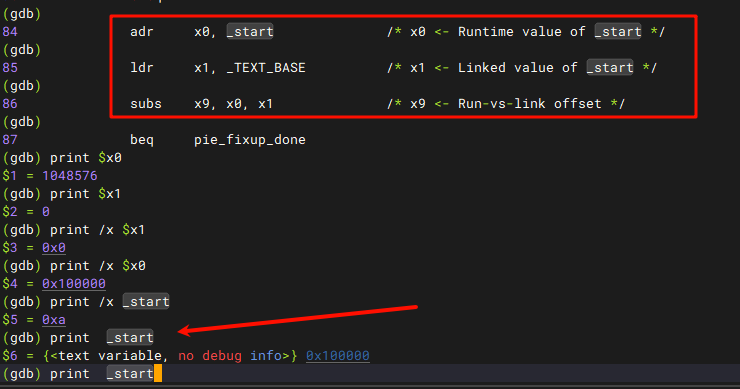

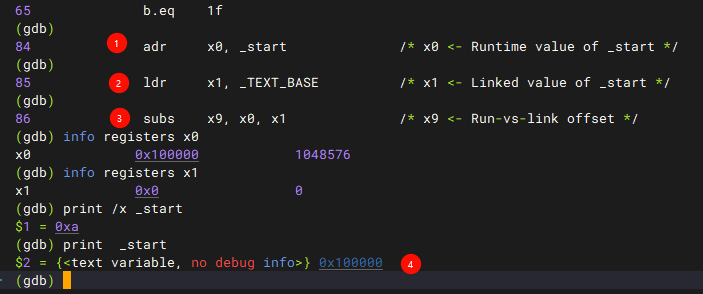

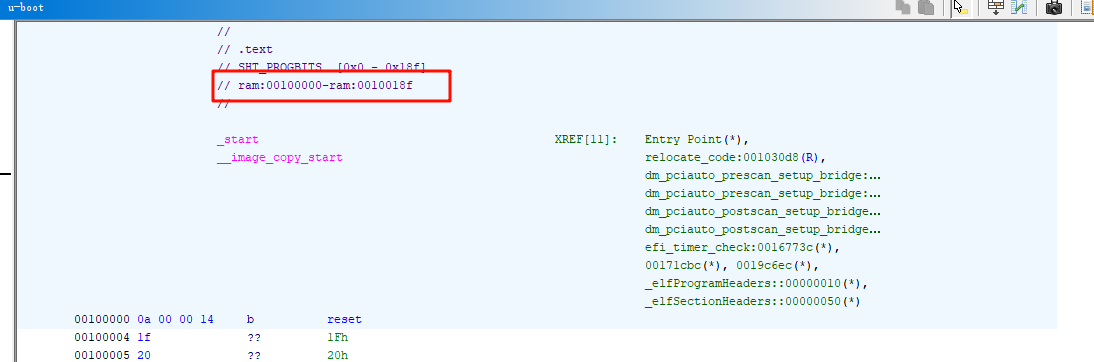

可以看到上图_start开始与0x100000,计算出运行时与链接时的数值差存入x9

_start-_TEXT_BASE = 0x100000

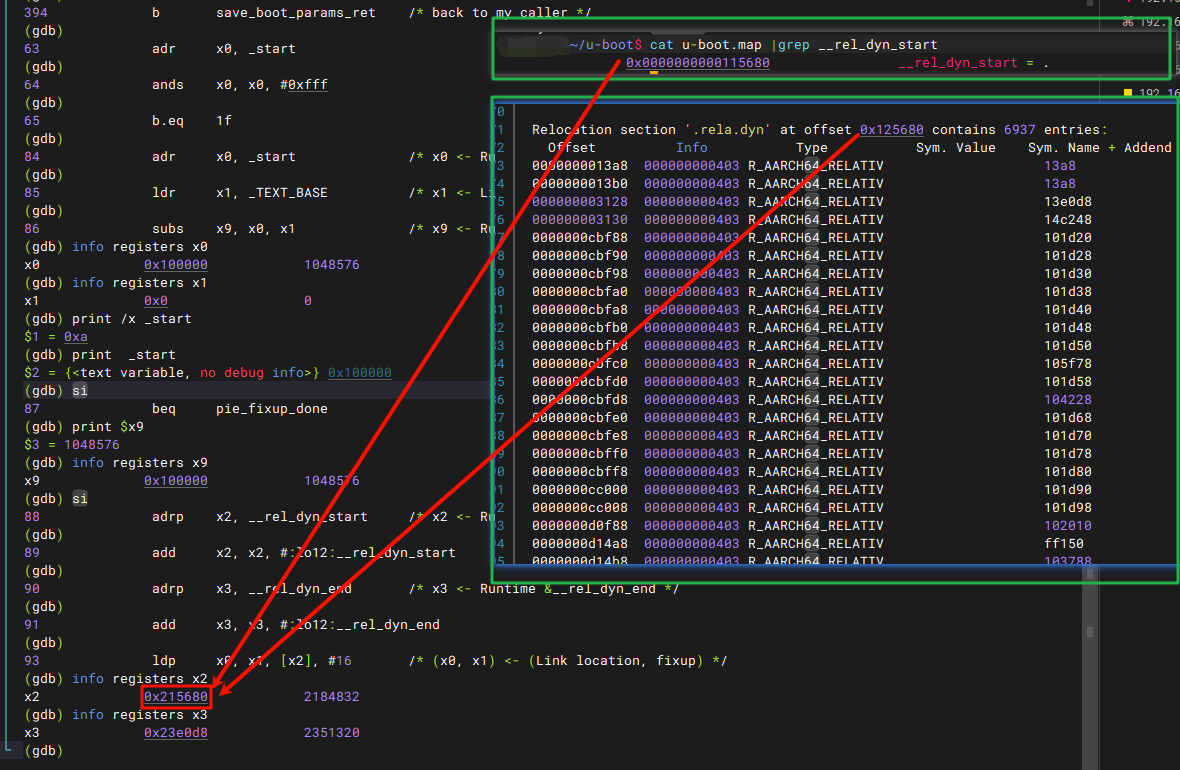

当执行到读取.rela.dyn表时,该表的地址可以通过:

shell
cat u-boot.map |grep __rel_dyn_start

或者:

shell
aarch64-linux-gnu-readelf -r u-boot

获取,注意到他们的地址并不完全相同,这是因为,符号表示真实的地址:

而到执行时,会增加_start的偏移量,所以0x115680+0x100000=0x215680

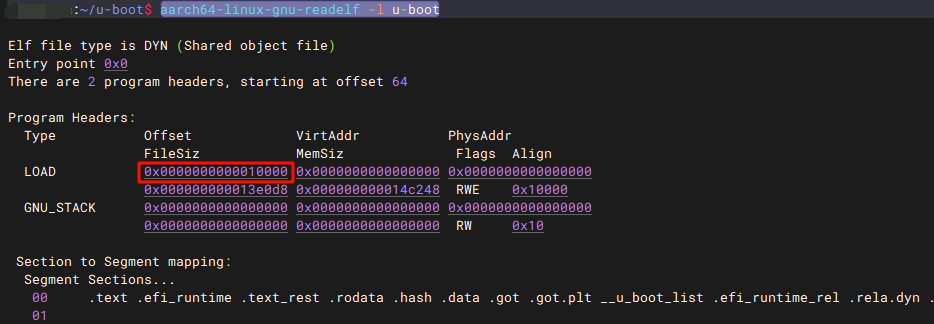

而使用aarch64-linux-gnu-readelf读取的显示是0x125680,这是因为在读取的时候有一个LOAD段影响。

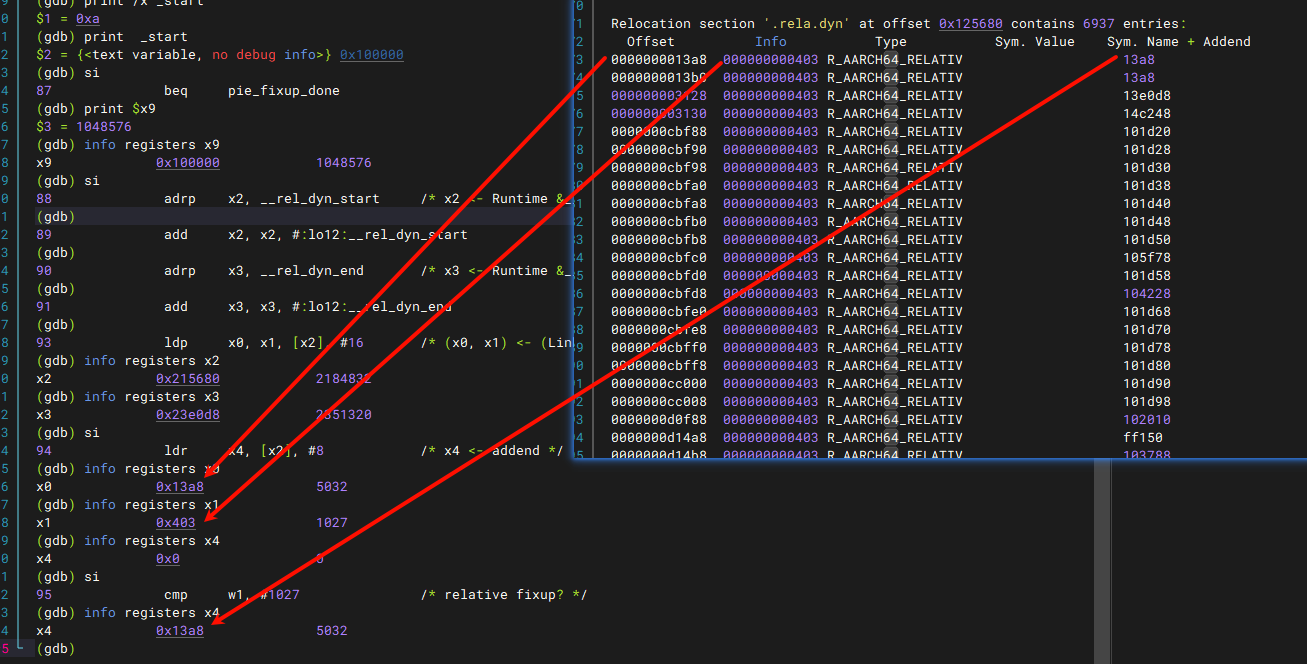

从上面可以看到符号表中的第一个进行PIE计算,各部分信息如下:

c
offset = 0x0000000013a8
info = R_AARCH64_RELATIV
addend = 0x13a8

根据[[elf加载|elf加载]]中说明的,我们需要进行如下计算:

c
*offset = *offset + addend

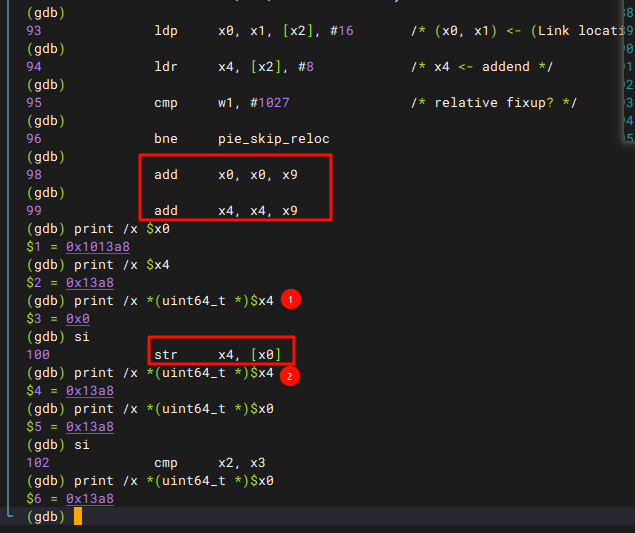

这里可以看到,x0指向的内存为0x1013a8,该位置的数值被修改为0x13a8([x4=0x0]+[addend=0x13a8])

针对init_sequence_f符号的重定向详细过程

该部分需要使用硬件仿真才可以分析,因为使用上面方法会导致卡死。猜测可能是因为修改了u-boot启动位置导致的。

第二阶段重定位

参考:

https://blog.sina.com.cn/s/blog_4bd13d4801018gxm.html

https://www.cnblogs.com/leaven/p/6296057.html

https://zhuanlan.zhihu.com/p/477194749

https://www.jianshu.com/p/189a4889c7a4

https://doc.embedfire.com/lubancat/build_and_deploy/zh/latest/building_image/boot_image_analyse/boot_image_analyse_down.html

http://47.111.11.73/thread-302931-1-1.html

uboot启动流程参考:

https://www.cnblogs.com/fuzidage/p/17957251

该阶段的重定位主要是将位于ROM中的uboot代码进行复制到RAM中,转而从RAM中取指。

RK3588为例:

  • ROMemmc
  • RAMDDR

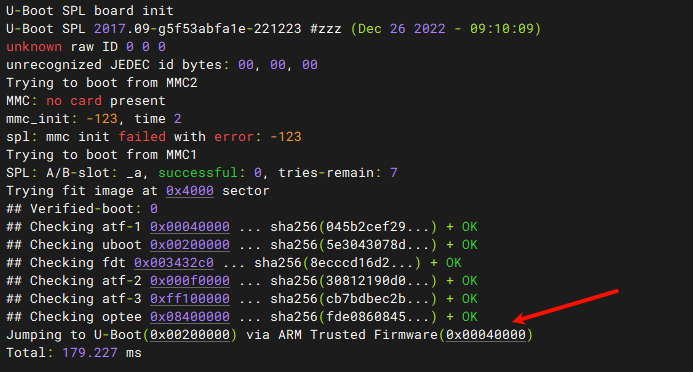

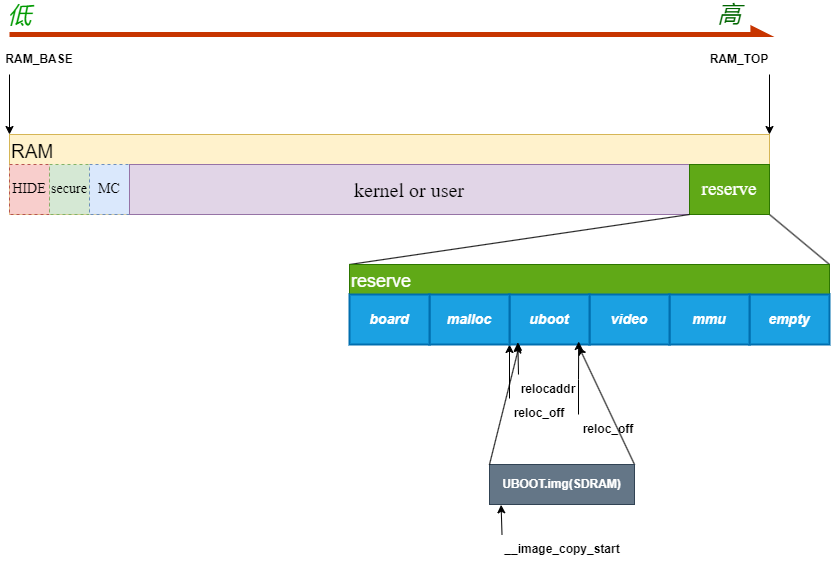

这里的HIDE,Secure,MC是预留的空间,我们通过打印log可以看到:

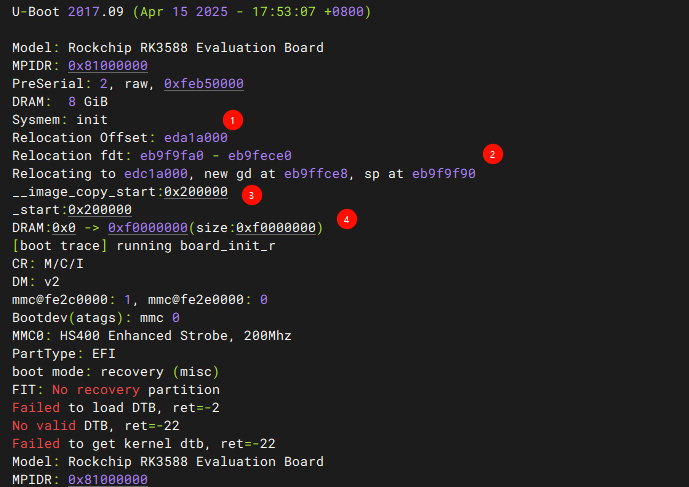

从这里信息可以看到SPLU-BOOT加载在了0x200000位置,而ATF0x40000

从这里可以看到第二段重定位代码需要从0x200000出复制代码gd->mon_len字节到reserve区域的uboot(edc1a000起始)段。

我们来看看reserve代码:

c
static const init_fnc_t init_sequence_f[] = {
	setup_mon_len,	//计算uboot镜像大小,主要依靠lds来计算
    ......
	announce_dram_init,
	dram_init,		//初始化dram(DDR)
	......
        INIT_FUNC_WATCHDOG_RESET
    /*
     * 现在 DRAM 已经映射好并可以正常工作,我们可以
     * 将 U-Boot 代码迁移(relocate)到 DRAM 中,并从 DRAM 继续运行。
     *
     * 现在我们需要从 RAM 的高地址向下预留一段内存(以下顺序):
     *  - 一块 U-Boot 和 Linux 都不会使用的保留区域(可选)
     *  - 内核日志缓冲区(log buffer)
     *  - 受保护的 RAM 区域(protected RAM)
     *  - LCD 显存(framebuffer)
     *  - U-Boot 本体(monitor code)
     *  - 板级信息结构体(board info struct)
     */
	setup_dest_addr,	//设置gd->ram_top(ram的最大位置), relocaddr(还没有完全初始化完成,暂时=ram_top), ram_base(ram的初始位置)
#if defined(CONFIG_OF_BOARD_FIXUP) && !defined(CONFIG_OF_INITIAL_DTB_READONLY)
	fix_fdt,
#endif
#ifdef CFG_PRAM
	reserve_pram,
#endif
	reserve_round_4k,	//对齐4K
	setup_relocaddr_from_bloblist,	//预留
	arch_reserve_mmu,	//预留mmu
	reserve_video,
	reserve_trace,		//为trace预留
	reserve_uboot,		//预留重映射位置为uboot,前面的预留都是移动relocaddr,该函数会最终确定relocaddr
	reserve_malloc,
	reserve_board,
	reserve_global_data,
	reserve_fdt,
#if defined(CONFIG_OF_BOARD_FIXUP) && defined(CONFIG_OF_INITIAL_DTB_READONLY)
	reloc_fdt,
	fix_fdt,
#endif
	reserve_bootstage,
	reserve_bloblist,
	reserve_arch,
	reserve_stacks,
	dram_init_banksize,
	show_dram_config,
	INIT_FUNC_WATCHDOG_RESET
	setup_bdinfo,
	display_new_sp,
	INIT_FUNC_WATCHDOG_RESET
#if !defined(CONFIG_OF_BOARD_FIXUP) || !defined(CONFIG_OF_INITIAL_DTB_READONLY)
	reloc_fdt,
#endif
	reloc_bootstage,
	reloc_bloblist,
    setup_reloc,	//设置重定位,主要是设置reloc_off,重定位的偏移
}

目前,重定位的空间已经预留完成,各个参数也成功的设置好(relocaddr)。

那么接下来开始进入重定向:

assembly
#if !defined(CONFIG_XPL_BUILD)
/*
 * 设置中间环境(新 sp 和 gd)并调用
 * relocate_code(addr_moni)。这里的技巧是,我们将返回
 * “此处”,但已重新定位。
 */
 	/* 这里x18寄存器储存的是全局变量gd */
	ldr	x0, [x18, #GD_START_ADDR_SP]	/* x0 <- gd->start_addr_sp */
	bic	sp, x0, #0xf	/* 16-byte alignment for ABI compliance */
	ldr	x18, [x18, #GD_NEW_GD]		/* x18 <- gd->new_gd */

	/* 如果标志位为跳过重定位,则直接返回 */
	ldr	x0, [x18, #GD_FLAGS]		/* x0 <- gd->flags */
	tbnz	x0, 11, relocation_return	/* GD_FLG_SKIP_RELOC is bit 11 */

	adr	lr, relocation_return
#if CONFIG_POSITION_INDEPENDENT
	/* Add in link-vs-runtime offset */
	adrp	x0, _start		/* x0 <- Runtime value of _start */
	add	x0, x0, #:lo12:_start
	ldr	x9, _TEXT_BASE		/* x9 <- Linked value of _start */
	sub	x9, x9, x0		/* x9 <- Run-vs-link offset */
	add	lr, lr, x9
#if defined(CONFIG_SYS_RELOC_GD_ENV_ADDR)
	ldr	x0, [x18, #GD_ENV_ADDR]	/* x0 <- gd->env_addr */
	add	x0, x0, x9
	str	x0, [x18, #GD_ENV_ADDR]
#endif
#endif
	/* Add in link-vs-relocation offset */
	ldr	x9, [x18, #GD_RELOC_OFF]	/* x9储存重定位偏移 */
	add	lr, lr, x9	/* 计算重定位后的返回地址,并赋值给lr,使得重定位relocate_code执行完成后能跳转到新的relocation_return上 */
	ldr	x0, [x18, #GD_RELOCADDR]	/* x0储存重定位地址 */
	b	relocate_code

接下来看看重定位代码(arch/arm/lib/relocate_64.S):

assembly
/*
 * void relocate_code(addr_moni)
 *
 * 该函数重新定位监控代码( monitor code)。
 * x0 保存目标地址。
 * 注意:uboot将自生称为monitor code
 */
ENTRY(relocate_code)
	stp	x29, x30, [sp, #-32]!	/* 堆栈,保证函数跳转能返回 */
	mov	x29, sp
	str	x0, [sp, #16]
	/*
	 * 复制uboot从flash到RAM中(实际上RK的话是RAM->RAM)
	 */
	adrp	x1, __image_copy_start		/* x1 <- address bits [31:12] */
	add	x1, x1, :lo12:__image_copy_start/* x1 <- address bits [11:00] */
	subs	x9, x0, x1				/* x9储存复制位置与relocate_code地址的差值 */
	b.eq	relocate_done			/* 如果是0差值,则跳过重定位,已经重定位过了,这个主要是如果使用的软件复位(reset命令),则会跳过重定位 */
	/*
    * 不要在这里 ldr x1、__image_copy_start,因为如果代码已经
    * 运行在与它链接的地址不同的地址上,该指令
    * 将加载__image_copy_start的重定位值。为了
    * 正确地应用重定位,我们需要知道链接的值。
    *
    * 链接 &__image_copy_start,我们知道它位于
    * CONFIG_TEXT_BASE,它存储在 _TEXT_BASE 中,作为非
    * 重定位值,因为它不是符号引用。
	*/
	ldr	x1, _TEXT_BASE		/* x1 <- Linked &__image_copy_start */
	subs	x9, x0, x1		/* x9 <- Link to copy offset */

	adrp	x1, __image_copy_start		/* x1 <- address bits [31:12] */
	add	x1, x1, :lo12:__image_copy_start/* x1 <- address bits [11:00] */
	adrp	x2, __image_copy_end		/* x2 <- address bits [31:12] */
	add	x2, x2, :lo12:__image_copy_end	/* x2 <- address bits [11:00] */
copy_loop:/*关键复制*/
	ldp	x10, x11, [x1], #16	/* 从[x1]中取出两个数据到x10,x11 */
	stp	x10, x11, [x0], #16	/* 将x10,x11复制到[x0]的地址 */
	cmp	x1, x2			/* 如果x1的地址到了__image_copy_end,则表示代码copy完成 */
	b.lo	copy_loop	/*否则,继续copy*/
	str	x0, [sp, #24]	/* 保存x0地址到sp[24] */

	/*
	 * 修复PIE代码,和第一次重定位一样
	*/
	adrp	x2, __rel_dyn_start		/* x2 <- address bits [31:12] */
	add	x2, x2, :lo12:__rel_dyn_start	/* x2 <- address bits [11:00] */
	adrp	x3, __rel_dyn_end		/* x3 <- address bits [31:12] */
	add	x3, x3, :lo12:__rel_dyn_end	/* x3 <- address bits [11:00] */
fixloop:
	ldp	x0, x1, [x2], #16	/* (x0,x1) <- (SRC location, fixup) */
	ldr	x4, [x2], #8		/* x4 <- addend */
	and	x1, x1, #0xffffffff
	cmp	x1, #R_AARCH64_RELATIVE
	bne	fixnext

	/* relative fix: store addend plus offset at dest location */
	add	x0, x0, x9
	add	x4, x4, x9
	str	x4, [x0]
fixnext:
	cmp	x2, x3
	b.lo	fixloop

/*完成重定位*/
relocate_done:
    switch_el x1, 3f, 2f, 1f    /* 根据当前异常级别(EL3/EL2/EL1)跳转到相应的标签 */
    bl  hang                    /* 如果不在有效的异常级别,分支到hang函数 */
3:  mrs x0, sctlr_el3           /* 从EL3加载系统控制寄存器到x0 */
    b   0f                      /* 分支到标签0 */
2:  mrs x0, sctlr_el2           /* 从EL2加载系统控制寄存器到x0 */
    b   0f                      /* 分支到标签0 */
1:  mrs x0, sctlr_el1           /* 从EL1加载系统控制寄存器到x0 */
0:  tbz w0, #2, 5f              /* 如果位2(C位,数据缓存)被禁用,跳过缓存刷新 */
    tbz w0, #12, 4f             /* 如果位12(I位,指令缓存)被禁用,跳过指令缓存失效 */
    ic  iallu                   /* 指令缓存全部失效到统一点 */
    isb sy                      /* 指令同步屏障,确保指令缓存失效完成 */
4:  ldp x0, x1, [sp, #16]       /* 从栈偏移16的位置加载寄存器对x0和x1 */
    bl  __asm_flush_dcache_range /* 分支到刷新数据缓存范围的函数 */
    bl  __asm_flush_l3_dcache   /* 分支到刷新L3数据缓存的函数 */
5:  ldp x29, x30, [sp],#32      /* 从栈恢复帧指针和链接寄存器,并调整栈指针增加32 */
    ret                         /* 返回调用者 */
ENDPROC(relocate_code)

注意:这里的如果是RK3588的话,它实际上uboot已经在RAM中了,可以从上面的log看到。

ret执行后,则会跳转到lr指示的位置,也就是relocation_return

然后代码接着从重定位继续执行。

总结

严格来讲,只有第二次才是重定位,因为只有第二次进行了代码copy,第一次只是因为elfsegment机制导致的进行PIE

而重定位有两个好处:

  • SRAM(类似MCU中的ram,可能128KB)执行uboot代码,更本无法完全容纳uboot,所以需要将其转移到外部的SDRAM(一般是DDR)中。
  • 将空间整理,为kernel的使用,预留出一个整齐,连续的空间。

同时我们也需要注意的是uboot并不是完全对内存进行映射,部分高端内存暂时还无法使用,所以我们看到的是明明是8GB,但在上面log中实际上是3.75GB(0xf0000000)

参考

https://developer.arm.com/documentation/100961/1100-00/Programming-Reference/ARMv8-A-Foundation-Platform-memory-map

https://github.com/Xilinx/embeddedsw/blob/master/lib/bsp/standalone/src/arm/ARMv8/64bit/platform/versal/gcc/translation_table.S

https://github.com/qemu/qemu/blob/master/hw/arm/virt.c#L147

https://blog.csdn.net/weixin_45264425/article/details/127469756

https://www.cnblogs.com/tureno/articles/6533780.html

贡献者

The avatar of contributor named as Px Px

页面历史

撰写
